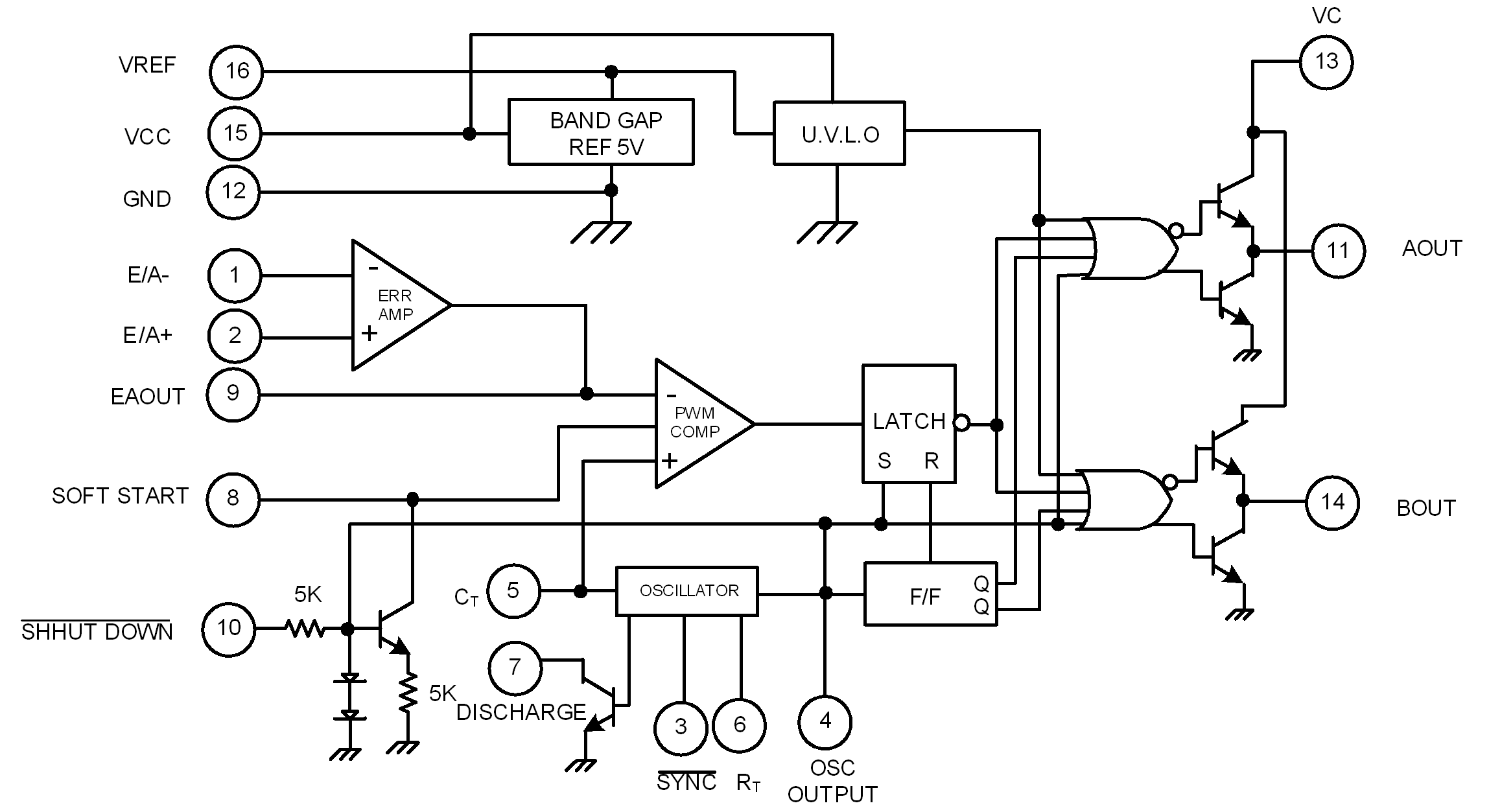

SA3525是一個性能優良、功能齊全和通用性強的單片集成PWM控制芯片，它簡單可靠及使用方便靈活，輸出驅動為推挽輸出形式，增加了驅動能力；內部含有欠壓鎖定電路、軟啟動控制電路、PWM鎖存器，有過流保護功能，頻率可調，同時能限制最大占空比。
工作電壓范圍寬： 8～35V
內置5.1 V±1.0％的基準電壓源
芯片內振蕩器工作頻率寬100Hz～400 kHz
具有振蕩器外部同步功能
死區時間可調
末級采用推挽式電路，電流最大值可達400mA
內設欠壓鎖定電路
內置軟啟動電路
內置PWM(脈寬調制)
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SA3525DC | DIP-16-300-2.54 | SA3525DC | 無鹵 | 料管 | |
| SA3525SC | SOP-16-225-1.27 | SA3525SC | 無鹵 | 料管 | |
| SA3525SCTR | SOP-16-225-1.27 | SA3525SC | 無鹵 | 編帶 |
